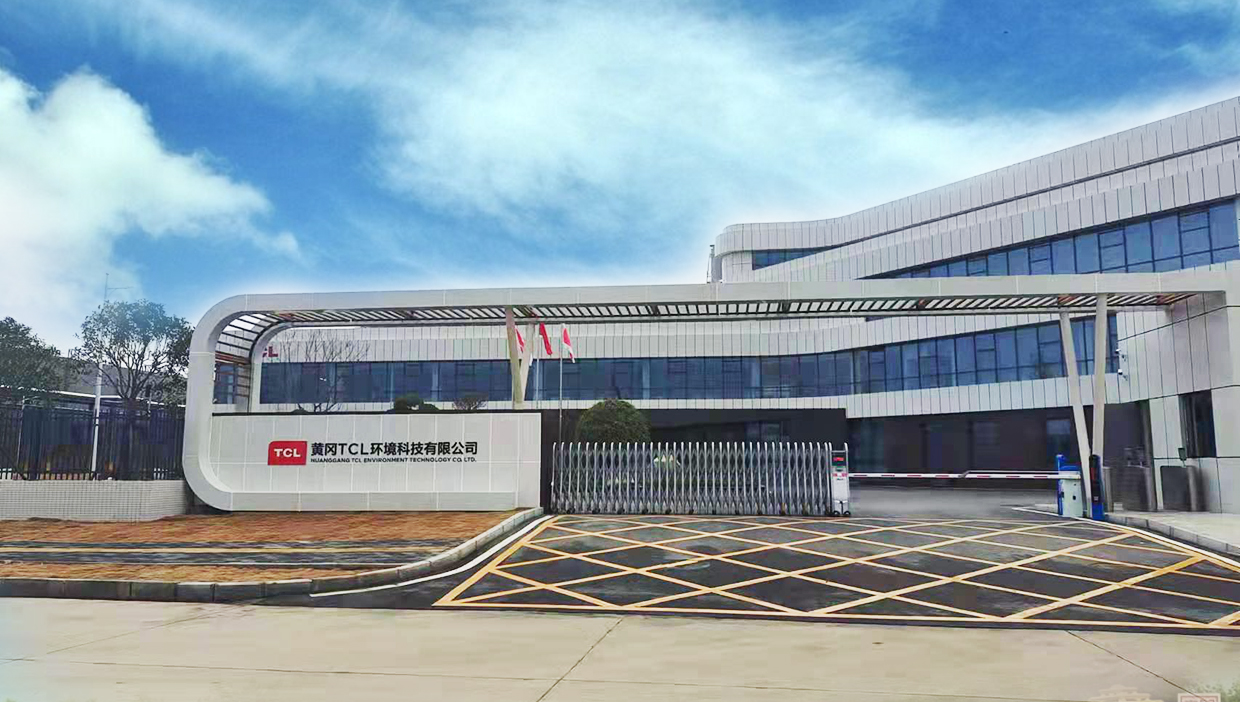

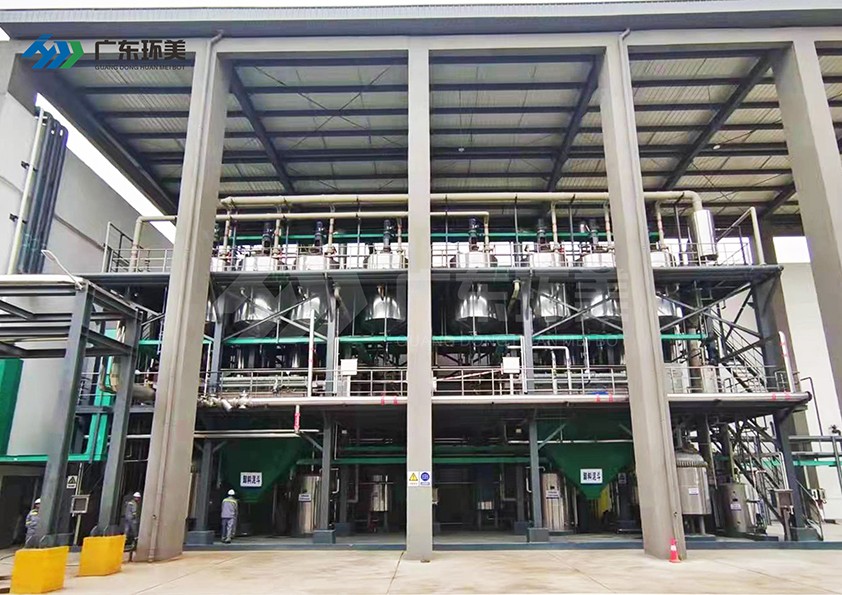

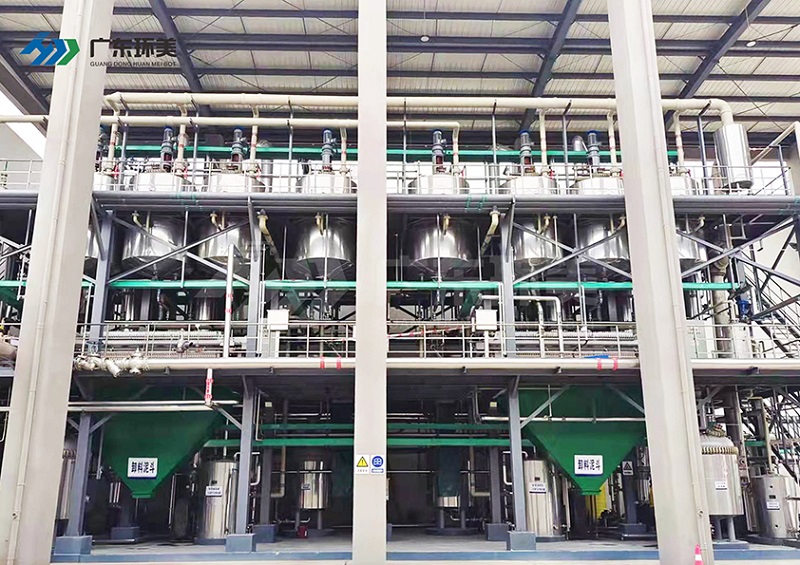

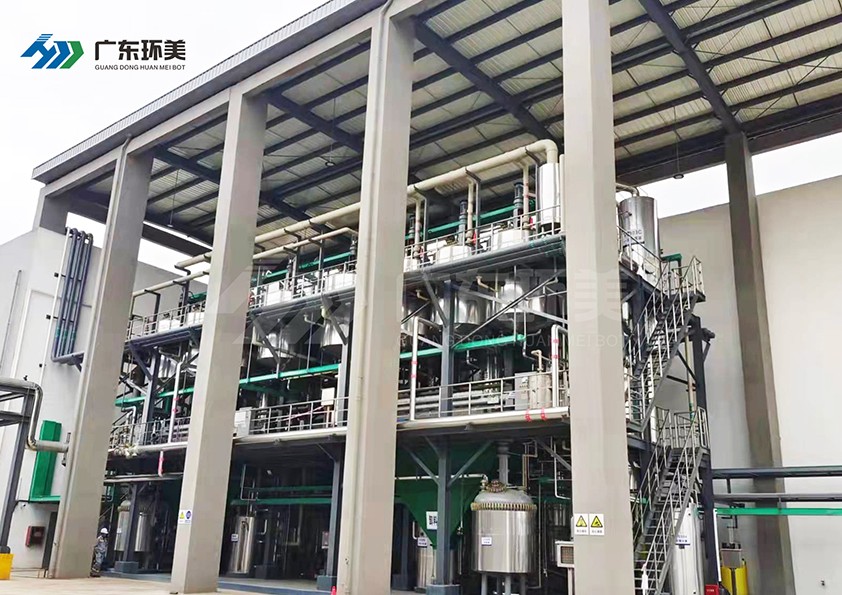

黃岡TCL環境科技有限公司

項目名稱：黃岡TCL危廢處置中心物化廢水

設備名稱：廣東環美三效蒸發系統

設計能力：額定蒸發量4T/H（2套）

客戶單位：黃岡TCL環境科技有限公司

設計單位：廣東環美環保產業發展有限公司

項目調試時間：2022年1月5日

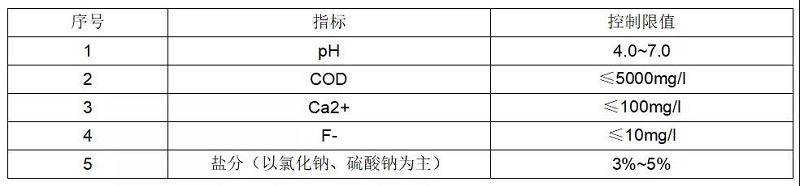

蒸發器進水水質要求

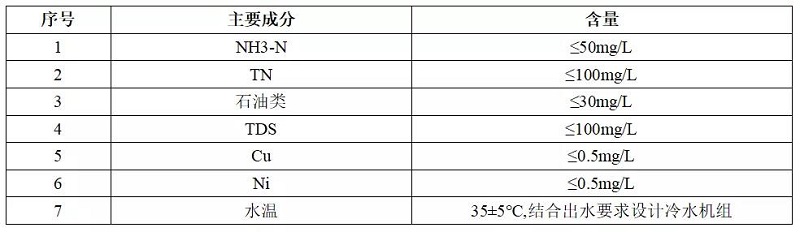

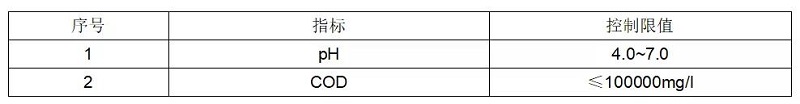

蒸發器冷凝水出水要求

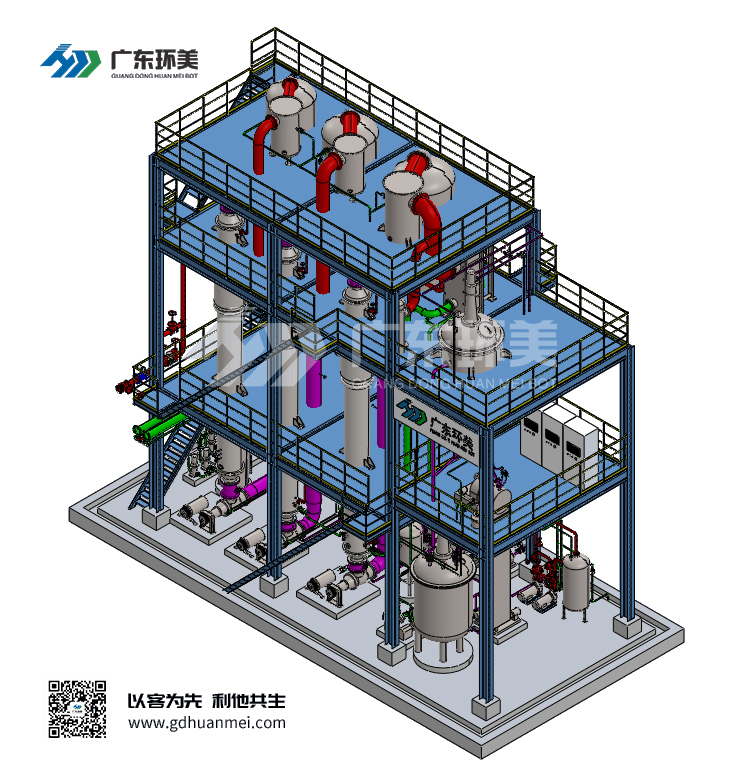

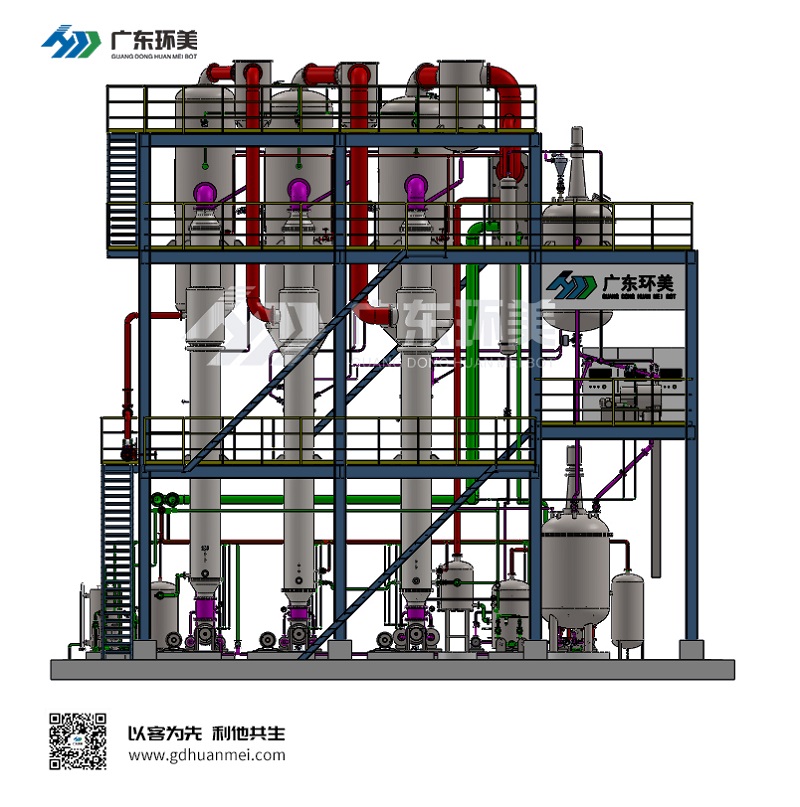

廣東環美方案設計

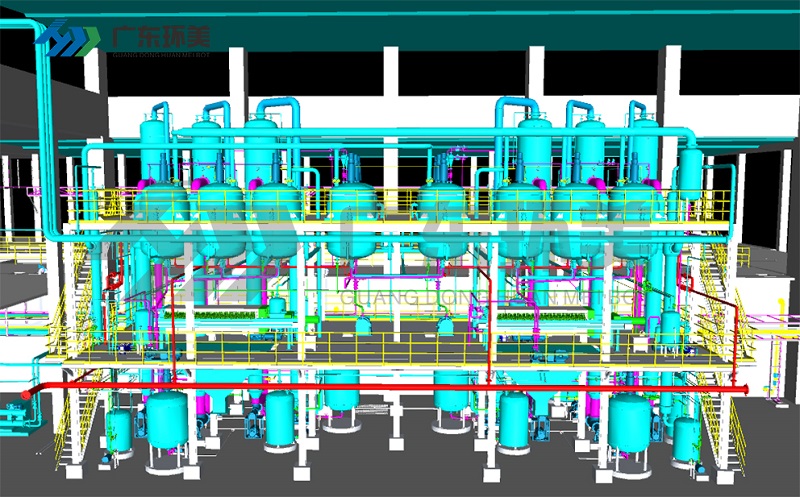

黃岡TCL蒸發車間三維管路圖

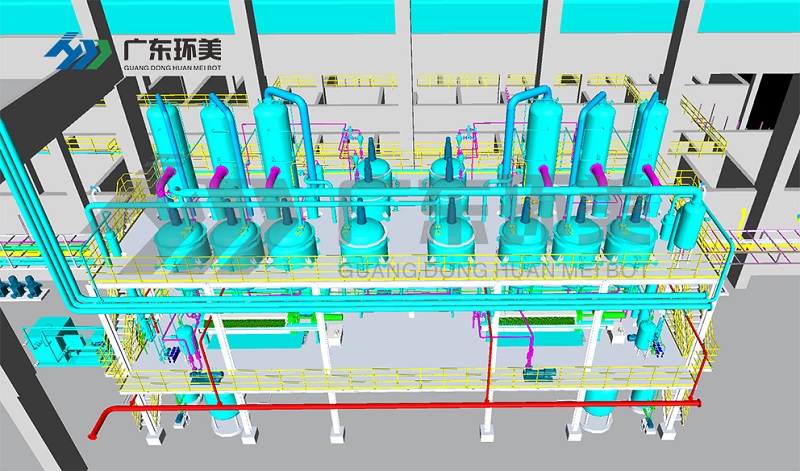

黃岡TCL蒸發車間三維管路圖

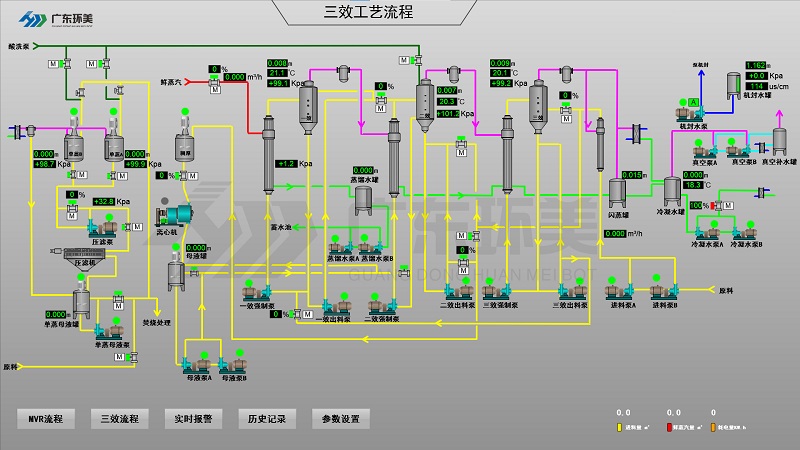

本案工藝流程圖

原料經過除氟、除鈣后進入蒸發緩沖池；原液通過進料管線通過進料泵加壓進入系統。進料經過末效二次蒸汽預熱器使原料溫度升高到55℃，再經過一效冷凝水換熱，然后進入到一效分離器。然后通過大流量強制循環泵將物料不停循環，達到蒸發部分水分目的。物料由1-2效循環泵抽入已效分離器。然后通過大流量強制循環泵將物料不停循環，達到蒸發部分水分目的。物料由2-3效循環泵抽入二效分離器，然后通過大流量強制循環泵將物料不停循環，達到蒸發目的。物料經過濃縮后由晶漿出料泵打入到稠厚釜；物料在出料前可定期通過晶漿取樣口進行取樣觀察；物料在稠厚釜中經過緩沖后排入到離心機進行過濾，過濾后的濃縮液排回到母液儲罐，再由母液泵打入到強制循環加熱器中繼續蒸發。離心后的結晶進入振動流化床進行干燥，干燥完成后，進入打包機，進行半自動打包。

三效蒸發系統是將前效的二次蒸汽作為下一效加熱蒸汽的串聯蒸發裝置稱。在蒸發生產中，二次蒸氣的產量較大，且含大量的潛熱，故應將其回收加以利用，若將二次蒸氣通入另一蒸發器的加熱室，只要后者的操作壓強和溶液沸點低于原蒸發器中的操作壓強和沸點，則通入的二次蒸氣仍能起到加熱作用，這種操作方式即為多效蒸發。多效蒸發中的每一個蒸發器稱為一效。凡通入加熱蒸汽的蒸發器稱為一效，用一效的二次蒸氣作為加熱劑的蒸發器稱為二效，依此類推。

三效蒸發器工作原理

三效蒸發系統是將幾個單效蒸發器串聯運行的蒸發系統，使蒸汽熱能得到多次利用，從而提高熱能的利用率，多用于水溶液的處理。在三效蒸發操作的流程（見圖）中，一次蒸發器（稱為一效）以生蒸汽作為加熱蒸汽，其余兩個（稱為二效、第三效）以其前一效的二次蒸汽作為加熱蒸汽，從而可大幅度減少生蒸汽的用量。

三效蒸發器優點

占地面積小，換熱效率高，維護方便。對能耗和設備成本做到較好平衡：采用單級離心壓縮機提供20℃的溫差，考慮到運行成本，保證壓縮機蒸發每噸水的能耗，極大的降低了處理每噸水的能耗。設備使用壽命長：核心零配件全部采用一線品牌（包括壓縮機、電機、變頻器、傳感器、PLC、CPU等）高 效除沫：系統配置高 效除沫裝置，避免物料泡沫夾帶導致跑料。自動控制：采用液位自動控制系統，自動進料，冷凝水自動排放。整體管板壽命長：加熱器、預熱器及冷凝器管板采用整體管板、延長設備使用年限。

節能減耗：出料采用分離裝置，增加出料晶體含量、分離后獲得大部分晶體、母液回流很少、需重新消耗的熱能少、特別節能。強制循環：強制循環蒸發，其具有傳熱系數高、蒸發強度大、防止結壁和堵管等優點，尤其適用于蒸發過程中產生晶體的物料。有效分離清濁液：分離器采用DTB模式、使得清濁液有效分離、避免晶體進入換熱管。自循環系統：采用泵自循環系統、使得晶體及母液時刻保持循環、避免晶體沉積堵管。
