升膜mvr蒸發系統

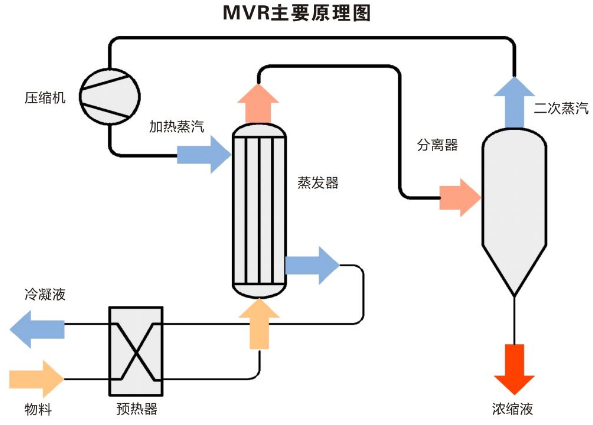

mvr蒸發系統工作原理：mvr蒸發系統是一種主要應用于制藥行業的新型效率高的節能蒸發設備，該設備采用低溫與低壓汽蒸技術和清潔能源為能源產生蒸汽，將媒介中的水分離出來，是目前國際先 進的蒸發技術，是替代傳統蒸發系統的升級換代產品。機械式蒸汽再壓縮 (mvr)蒸發系統利用蒸發系統中產生的二次蒸汽，經壓縮機壓縮，壓力、溫度升高，熱焓增加，然后送到蒸發系統的加熱室當作加熱蒸汽使用，使料液維持沸騰狀態，而加熱蒸汽本身則冷凝成水。這樣，原來要廢棄的蒸汽就得到了充分的利用，回收了潛熱，又提高了熱效率，生蒸汽的經濟性相當于多效蒸發的30效，減少了對外部加熱及冷卻資源的需求，降低能耗。

mvr蒸發系統不同于普通單效降膜或多效降膜蒸發系統，mvr為單體蒸發系統，集多效降膜蒸發系統于一身，根據所需產品濃度不同采取分段式蒸發，即產品在經過效體后不能達到所需濃度時，產品在離開效體后通過效體下部的真空泵將產品通過效體外部管路抽到效體上部再次通過效體，然后通過這種反復通過效體以達到所需濃度。效體內部為排列的細管，管內部為產品，外部為蒸汽，在產品由上而下的流動過程中由于管內面積變大而使產品呈膜狀流動，以增加受熱面積，通過真空泵在效體內形成負壓，降低產品中水的沸點，從而達到濃縮，產品蒸發溫度為60℃左右。

產品經效體加熱蒸發后產生的冷凝水、部分蒸汽和給效體加熱后殘余的蒸汽一起通過分離器進行分離，冷凝水由分離器下部流出用于預熱進入效體的產品，蒸汽通過風扇增壓器進行增壓（蒸汽壓力越大溫度越高），而后經增壓的蒸汽通過管路匯合一次蒸汽再次通過效體。設備啟動時需一部分蒸汽進行預熱，正常運轉后所需蒸汽會大幅度減少，在風扇增壓器對二次蒸汽加壓的過程中由電能轉化為蒸汽的熱能，所以設備運轉過程中所需蒸汽減少，而所需電量大幅增加。產品在效體流動的整個過程中溫度始終在60℃左右，加熱蒸汽與產品之間的溫度差也保持在5—8℃左右，產品與加熱介質之間的溫度差越小越有利于保護產品質量、有效防止糊管。產品的濃縮度在50%左右時僅mvr蒸發系統就能完成，當所需濃度為60%時則需安裝閃蒸設備。

mvr蒸發系統系統組成：環美m(xù)vr蒸發系統由加熱器、分離器（汽液分離）、預熱器（物料-熱水及物料-蒸汽兩級預熱）、冷凝器、冷凝水儲罐、壓縮機、真空泵、循環泵（過料）、熱水泵、冷凝水泵、電氣儀表控制及閥門、管路等組成。

mvr蒸發系統主要特點：100%循環利用二次蒸汽的潛熱，從而大大減少了能源消耗，運行成本低；取消了循環冷卻水系統供應系統；結構緊湊，占地面積??；特別適合于小空間建設；自動化程度高，完全采用自動控制。

mvr蒸發系統應用領域：適用于牛奶、葡萄糖、有機酸、VC、木糖、制藥、化工、生物工程等行業進行蒸發濃縮。特別適用于沸點升高較低的物料或易蒸發的稀物料。一般使用蒸汽價格比較貴而電價不是很高的場合，蒸發量越大的場合越有優勢。

mvr蒸發系統與傳統蒸發器性能比較，具有待處理物料的適應范圍廣；可以連續和間歇出料；體積小，移動性強；熱效率高，功耗低，無污染；一體多效，節省制造成本；自動化程度高、運行成本低等特點。以5噸蒸發量、果汁濃縮為例、蒸汽：180元/噸、電0.6元/度、冷卻水0.2元/噸塔水損耗。
